NH NT RT16 63A 100A 125A 160A 200A 250A 300A 400A 500A 630A Fusibile HRC e base fusibile
Descrizione
Fusibili NH(NT) e basi fusibili a bassa perdita di potenza per la protezione industriale, conformi alla Classe GL/GG e alla Classe aM,gR,aR.Industria generale
applicazioni o per la protezione dei circuiti motore.

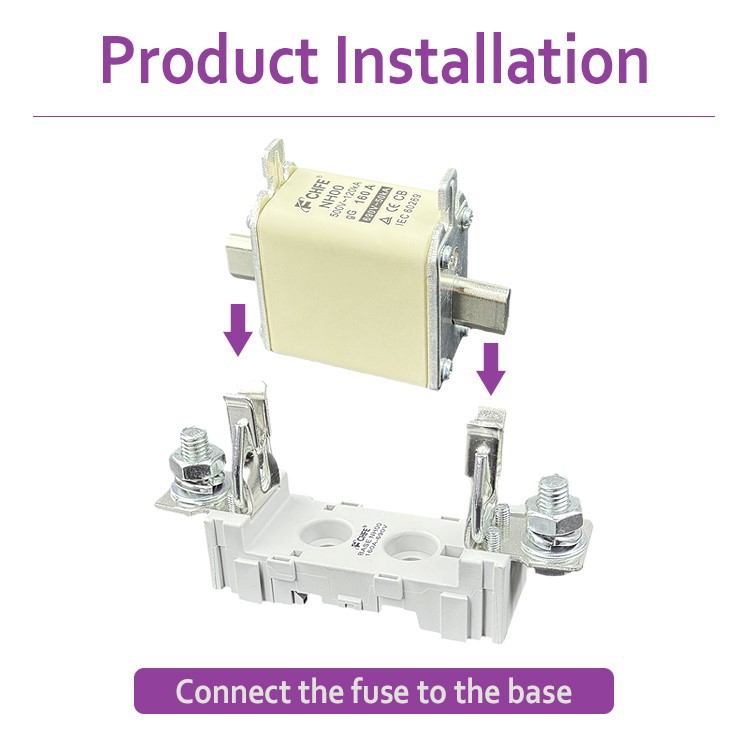

Versione con alette metalliche libere da tensione per fusibili isolati. Disponibile in ceramica di colore giallo chiaro.
Dati tecnici
Tensione nominale: 400 V CA, 500 V CA, 690 V CA, 440 V CC, 550 V CC
Correnti nominali: 63 A, 80 A, 100 A, 125 A, 135 A, 150 A, 160 A, 200 A, 250 A, 315 A, 355 A, 400 A
Capacità di interruzione: 500 V-120 kA, 690 V-80 kA
Livello di funzione:gG/gL\\gtr\\aM\\gM\\aR
Norme:IEC60269,EN60269,GB13539

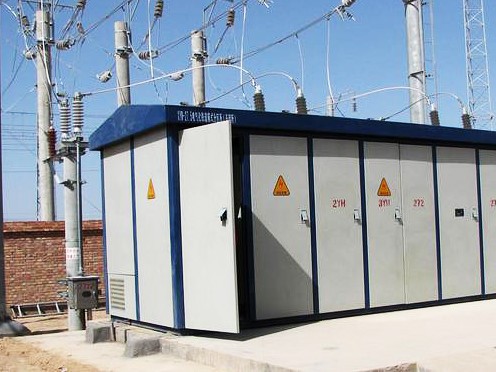

Gamma applicata
Materiali di alta qualità
Materiale in rame ad alta purezza
L'elemento fusibile realizzato in materiale metallico di rame ad alta purezza presenta i vantaggi di elevata conduttività elettrica, buona stabilità, basso consumo energetico e basso aumento di temperatura.
Il mezzo di estinzione dell'arco-del fusibile è silice di quarzo di alta-gradazione. Il vantaggio di questo materiale è che può estinguere l'arco generato durante il funzionamento del fusibile, fornendo una migliore resistenza al calore e una maggiore resistenza alla scarica dell'arco.
Sabbia di quarzo di alta qualità
Ceramica ad alte prestazioni
Il corpo del fusibile è realizzato in ceramica ad alte- prestazioni, che presenta i vantaggi di resistenza alle alte temperature, elevato isolamento, elevata resistenza meccanica e inerzia chimica.
Dettagli del prodotto
| Parametro | |
| Nome del prodotto | NH00 |
| Tipo | Serie NH |
| Classe di operazione | gG,gL,aM |
| Standard di prova |
IEC60269 |
| Utilizzo | Bassa tensione |
| Tensione nominale ue | 500V / 690V |
| Corrente nominale | 10-160A |
| Potere di interruzione nominale |
120kA/50kA |
| Marchio | CHIFENG |
| Luogo di origine | Cina |
| Zhejiang | |
Produzione professionale di fusibili
35+ anni di produzione professionale e affidabile di fusibili in Cina.
Fabbrica certificata ISO 9001 con capacità intellettualizzate e automatizzate.
Strutture di prova complete con esperti altamente qualificati.
Zhejiang Chifeng Elettricità co., Ltd
Zhejiang Chifeng Electric Co., Ltd. è una produzione professionale di fusibili. L'azienda è situata a Liushi, Wenzhou, la capitale dell'elettricità a bassa tensione in Cina, e copre un'area di oltre 3.000 metri quadrati con un capitale sociale di 10 milioni; e integrare ricerca e sviluppo, produzione e vendita, con una forte forza tecnica, produzione avanzata e apparecchiature di collaudo.
Fondata nel 1988, Chifeng si è evoluta fino a diventare un marchio competitivo di fusibili in Cina con piattaforme consolidate e in crescita nelle tecnologie di protezione dei circuiti elettrici. Offriamo l'ampio portafoglio di fusibili del settore e ci concentriamo sui mercati dell'energia solare espandendoci al tempo stesso nei nuovi mercati energetici adiacenti.. 35 Anni di innovazione e impegno costante nel servizio clienti ci consentono di fornire soluzioni obiettive, complete e personalizzate ai clienti.
metri quadrati di superficie calpestabile
anni di esperienza
paesi esportatori
dipendenti
Mostra
| Modulo | Fusibile Chifeng | Fusibile inferiore | Impatto sulle prestazioni |
| Materiale fondente | Rame ad elevata purezza | Lega di piombo-stagno, filo di rame comune | Influisce sulla precisione del fusibile e sulla velocità di reazione |
| Materiale della guaina | Ceramica ad alte-prestazioni | Ceramica ordinaria, plastica riciclata | Influisce sull'isolamento e sulla capacità di estinzione dell'arco |
| Qualità del riempitivo | Silice di quarzo di alta-grado, riempimento ermetico | Sabbia di quarzo ordinaria o sostituto, riempita in modo sciolto | Influisce sulla velocità di estinzione dell'arco |
| Materiale dell'elettrodo | Elettrodo in rame placcato argento-, bassa resistenza di contatto | Metallo comune, facile da ossidare | Influiscono sull'aumento della temperatura e sul consumo energetico |
| Indice di prestazione | Fusibile Chifeng | Fusibile inferiore | Rischio potenziale |
| Caratteristica dell'ora-attuale | Preciso e stabile, corrispondente alle caratteristiche di sovraccarico dell'attrezzatura | Elevata disperdibilità e instabilità | Protezione errata o protezione insufficiente |
| Potere di interruzione | Elevato potere di interruzione, forti caratteristiche di limitazione della corrente | Capacità di interruzione insufficiente, scarso effetto di limitazione della corrente | Il guasto si aggrava, provocando un'interruzione dell'alimentazione del sistema |
| Controllo dell'arco | Estinzione rapida dell'arco (livello di microsecondi) | Estinzione lenta dell'arco (livello di millisecondi) | Provocare un incendio o un'esplosione |
| Caratteristiche dell'invecchiamento | Buona stabilità-a lungo termine | Grave deriva caratteristica | L'affidabilità diminuisce con il tempo di utilizzo |
| Coerenza | Le differenze tra i prodotti sono piccole | Prestazioni diverse di prodotti dello stesso lotto | L'effetto protettivo è imprevedibile |
Tecnica di produzione
Attrezzature professionali per ricerca e sviluppo e produzione
Al fine di migliorare le capacità di ricerca e sviluppo e di test, l'azienda è dotata di attrezzature avanzate, come la macchina per testare le caratteristiche elettriche dei fusibili, la macchina per camera di prova con umidità a bassa temperatura, macchina per prova di foratura ecc. Queste apparecchiature sperimentali soddisfano le esigenze di analisi di ricerca e sviluppo e test delle prestazioni dei componenti di protezione del circuito.
Per soddisfare le esigenze di protezione dei circuiti in diverse aree, da un lato, fare affidamento sulla tecnologia dei materiali e sulla ricerca e sviluppo del prodotto, dall'altro, fare affidamento sulla gestione della produzione e sulle apparecchiature di produzione. La nostra azienda dispone di una macchina automatica per l'affrancatura dei metalli, di una macchina per il riempimento automatico della sabbia, di una macchina da stampa automatica, ecc.
laboratorio
Spettrometro a fluorescenza a raggi X-per l'analisi della composizione dei campioni
Linea di lavorazione di componenti in rame di precisione
Sistema di produzione di strisce fusibili completamente automatizzato
Linea di raffinazione e lavorazione di precisione della silice di quarzo ad elevata-purezza
Sistema galvanico di precisione completamente automatizzato
Alta-precisione
Pressa per stampaggio
Iniezione automatica
macchina per lo stampaggio

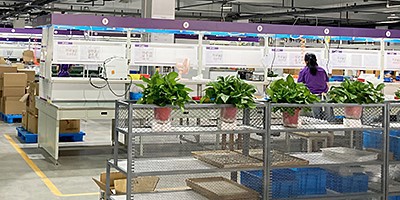

sezione di assemblaggio
Area di controllo qualità
Tecnologia di produzione avanzata
①

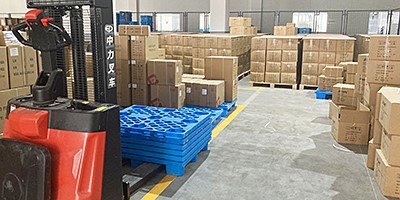

Stoccaggio delle materie prime
②
Produzione di fusibili
③
stampaggio meccanico
④
Stampaggio ad iniezione
⑤
Rivestimento galvanico
⑥
Riempimento e sigillatura di materiali estinguenti l'arco
⑦
Assemblaggio di prodotti semi-lavorati
⑧
Assemblaggio del prodotto finito
⑨
Ispezione del prodotto finito
⑩
Imballaggio e trasporto
Domande frequenti
D: I fusibili di tipo NH aM devono essere contrassegnati con il colore verde?
R: Sì, secondo la norma IEC 60269-2, il colore dei fusibili aM dovrebbe essere verde.
D: I fusibili NH con doppia indicazione- sono obbligatori o facoltativi?
A: Il sistema a doppio indicatore è opzionale per il fusibile NH.
D: Cosa significa NH?
A:NH è l'abbreviazione tedesca, N significa bassa pressione, H significa alto potere di interruzione.
